cub3D 1인칭 3D 그래픽 띄워보기(part1. untextured)

설명에 앞서



다음은 주석을 달아 천장과 바닥, 그리고 텍스쳐 입히기를 제외한 코드이다.

단순히 플레이어의 위치로부터 벽까지의 거리를 계산해 맵 안에서 움직이는 코드이며,

이것을 했다고 과제가 끝나는 것은 아니다.

다만 이것을 제대로 이해하게 된다면 cub3d를 하면서 잘 느껴지지 않았던 progress에 대한 느낌이 확 올 것이다.



해당 코드들은 Lodev.com 의 'Lode's Computer Graphics Tutorial--Raycasting'의 코드를 42 스타일에 맞게 옮긴 것이며,

코드 전체는 yohlee님의 코드 를,

Lodev 사이트 해석은 mihykim님의 해석을,

수학적 지식 이해는:

minckim님의 레포 내 pdf 파일 그리고

Ii2r 전문을 참고하였다.

(다섯 분 모두 감사드립니다.)



공부 순서는 자유겠지만 개인적으로는 minckim님의 수학공식 뇌에 쥐내리기 직전까지 읽기 -> ii2r 따라해보기 -> mihykim 님의 해석 보기(현재 포스트는 untextured까지) -> yohlee님의 코드 참고 이런 순서로 공부했다. 그리고 마지막 코드를 보면서 하나하나 설명을 단 것이 이 글이다.



• 코드 가운데에 있는 if (key == key_D) 부분 주석의 이미지는 아래에 올려두겠다.



코드



// 파일명 main.c로 해둠.

# include "../minilibx/mlx.h"
# include <math.h>
# include <string.h>
# include <stdio.h>
# include <stdlib.h>

// WASD
# define KEY_W 13
# define KEY_A 0
# define KEY_S 1
# define KEY_D 2

// KEYBOARD ESC
# define K_ESC 53

#define mapWidth 24
#define mapHeight 24
#define screenWidth 640
#define screenHeight 480

// EVENT KEY
#define X_EVENT_KEY_PRESS   2
#define X_EVENT_KEY_EXIT    17

typedef struct    s_info
{
    double playerPositionX;
    double playerPositionY;
    double directionVectorX;
    double directionVectorY;
    double planeX;
    double planeY;
    void    *mlx;
    void    *win;
    double    moveSpeed;
    double    rotSpeed;
}                t_info;


int worldMap[mapWidth][mapHeight] =
{
  {1,1,1,1,1,1,1,1,1,1,1,1,1,1,1,1,1,1,1,1,1,1,1,1},
  {1,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,1},
  {1,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,1},
  {1,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,1},
  {1,0,0,0,0,0,2,2,2,2,2,0,0,0,0,3,0,3,0,3,0,0,0,1},
  {1,0,0,0,0,0,2,0,0,0,2,0,0,0,0,0,0,0,0,0,0,0,0,1},
  {1,0,0,0,0,0,2,0,0,0,2,0,0,0,0,3,0,0,0,3,0,0,0,1},
  {1,0,0,0,0,0,2,0,0,0,2,0,0,0,0,0,0,0,0,0,0,0,0,1},
  {1,0,0,0,0,0,2,2,0,2,2,0,0,0,0,3,0,3,0,3,0,0,0,1},
  {1,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,1},
  {1,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,1},
  {1,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,1},
  {1,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,1},
  {1,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,1},
  {1,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,1},
  {1,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,1},
  {1,4,4,4,4,4,4,4,4,0,0,0,0,0,0,0,0,0,0,0,0,0,0,1},
  {1,4,0,4,0,0,0,0,4,0,0,0,0,0,0,0,0,0,0,0,0,0,0,1},
  {1,4,0,0,0,0,5,0,4,0,0,0,0,0,0,0,0,0,0,0,0,0,0,1},
  {1,4,0,4,0,0,0,0,4,0,0,0,0,0,0,0,0,0,0,0,0,0,0,1},
  {1,4,0,4,4,4,4,4,4,0,0,0,0,0,0,0,0,0,0,0,0,0,0,1},
  {1,4,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,1},
  {1,4,4,4,4,4,4,4,4,0,0,0,0,0,0,0,0,0,0,0,0,0,0,1},
  {1,1,1,1,1,1,1,1,1,1,1,1,1,1,1,1,1,1,1,1,1,1,1,1}
};

void verLine (t_info *info, int x, int y1, int y2, int color)
{
    int temp;

    temp = y1;
    while (temp <= y2)
    {
        mlx_pixel_put(info->mlx, info->win, x, temp, color);
        temp++;
    }
}

int main_loop(t_info *info)
{
    // // '현재' 프레임의 시간.
    // double time = 0;
    // // '이전' 프레임의 시간.
    // // 현재 프레임의 시간 - 이전 프레임의 시간: 이동거리 결정 및 fps 측정
    // double oldTime = 0;

    // 화면 생성 후 게임 루프 시작.
    // while문은 전체 프레임을 그려내고 입력을 읽는 역할을 함.
    int x;

    x = 0;
    while (x < screenWidth)
    {
        /*
            광선의 시작점은 playerPositionX, Y임.
            directionVectorX, Y는 플레이어의 초기 '방향벡터'.
            planeX와 planeY는 위에서 말했듯 카메라 평면.
            아래 for문은 ray의 위치(position) 및 방향(direction) 계산.
        */

        // cameraX 는 for문의 x값이 카메라 평면 상에 있을 때의 x좌표.
        double cameraX = (2 * x / (double)(screenWidth)) - 1;
        // cameraPlaneX == 0; cameraPlaneY == 0.66; dirVecX = -1; dirVecY = 0;
        // 광선의 방향은 방향벡터 + 카메라평면 * 배수.
        double rayDirectionX = info->directionVectorX + info->planeX * cameraX;
        double rayDirectionY = info->directionVectorY + info->planeY * cameraX;

        /*
            DDAgorithm
        */
        // 현재 player가 위치한 맵 내 위치.(which box of the map)
        int mapX = (int)(info->playerPositionX);
        int mapY = (int)(info->playerPositionY);

        // 현재 위치에서 다음 x사이드 또는 y사이드까지의 거리.
        // 이를 이하 '첫 번째 x면 및 y면'이라고 부를 것.
        double sideDistX;
        double sideDistY;

        // 아래 두 변수가 왜 저렇게 구해지는지에 대해서는 ii2r github #6 참고.
        // deltaDistX는 첫 번째 x면에서 그 다음 x면까지의 광선의 이동거리.
        // 이 경우 x는 1만큼 이동.
        // abs함수는 정수 절대값
        // fabs함수는 실수 절대값
        double deltaDistX = fabs(1 / rayDirectionX);
        // deltaDistY는 첫 번째 y면에서 그 다음 y면까지의 광선의 이동거리.
        // 이 경우 y는 1만큼 이동.
        double deltaDistY = fabs(1 / rayDirectionY);

        // 광선의 이동거리를 계산할 때 사용할 변수.
        double perpWallDist;

        // DDAgorithm은 반복문을 실행할 때마다 x, y방향으로 딱 한 칸씩 점프.
        // 광선의 방향에 따라 어느 방향으로 건너뛰는지 달라짐.
        // 그 정보는 stepX, Y에 +1, -1 둘 중 하나로 저장됨.
        int stepX;
        int stepY;

        /*
            hit은 벽과 부딪혔는지 판별하기 위한 변수임.
            부딪힌다는 것은 루프를 종료하기 위한 조건이 됨.
            만약 벽에 부딪혔는데 그게 x면에 부딪힌 거라면 side = 0임.
            y면에 부딪혔다면 1이 됨.
            한편 x면, y면은 어떤 칸의 경계가 되는 선을 의미함.
        */
        int hit = 0;
        int side;

        /*
            DDAgorithm을 시작하기 전에
            stepX, Y 그리고 sideDistX, Y에 값을 넣어주는 부분이다.
            rayDirectionX가 음수라는 말은 player기준 왼각이라는 뜻이고,
            양수라는 말은 player기준 오른각이라는 뜻이다.
            sideDistX의 값은 rayDirectionX 값이 양수인 경우
            광선의 오른쪽으로 이동하다 처음 만나는 x면까지의 거리가 된다.
            sideDistY의 값은 rayDirectionY 값이 양수인 경우
            광선의 위쪽으로 이동하다 처음 만나는 y면까지의 거리가 된다.
            rayDirectionX가 양수일 경우 sideDistX는
            mapX + 1에서 실제 위치 playerPositionX를 빼주고 deltaDistX를 곱한 결과다.
            반대의 경우 playerPositionX에서 mapX를 빼주고 deltaDistX를 곱한 결과다.
        */
        if (rayDirectionX < 0)
        {
            stepX = -1;
            sideDistX = (info->playerPositionX - mapX) * deltaDistX;
        }
        else
        {
            stepX = 1;
            sideDistX = (mapX + 1.0 - info->playerPositionX) * deltaDistX;
        }
        if (rayDirectionY < 0)
        {
            stepY = -1;
            sideDistY = (info->playerPositionY - mapY) * deltaDistY;
        }
        else
        {
            stepY = 1;
            sideDistY = (mapY + 1.0 - info->playerPositionY) * deltaDistY;
        }

        /*
            DDAgorithm 세팅을 완료했고, 이제 그것을 시작하는 부분.
            아래 while문은 `벽에 부딪힐 때까지` 매번 한 칸씩 광선 이동.
            반복할 때마다 x방향으로 한 칸 또는 y방향으로 한 칸 점프.
            만약 광선의 방향이 x축 방향과 완전히 일치한다면, x방향으로만 한 칸 점프하면 됨.
            광선이 점프할 때마다 <sideDistX, Y>에는 <deltaDistX, Y>가 더해지면서 업데이트됨.
        */
        while (hit == 0)
        {
            // 다음 map 박스로 이동하거나 x, y 방향 둘 중 하나로 이동한다.
            if (sideDistX < sideDistY)
            {
                sideDistX += deltaDistX;
                mapX += stepX; // stepX 는 1, -1 중 하나.
                side = 0; // x면에 부딪혔다면 side = 0
            }
            else
            {
                sideDistY += deltaDistY;
                mapY += stepY; // stepY는 1, -1 중 하나.
                side = 1; // y면에 부딪혔다면 side = 1
            }
            // ray가 벽을 만났는지 확인하는 작업
            if (worldMap[mapX][mapY] > 0)
                hit = 1;
        }
        /*
            벽을 만나 DDAgorithm이 완료됨.
            이제 광선의 시작점에서 벽까지의 이동거리를 계산할 차례임.
            광선의 시작점에서 벽까지의 이동거리는 벽의 높이를 계산하는 데 쓰임.
            H------------ :wall
            | \          \: 실제거리
            |  \         |: 벽에서 camera plane까지의 거리.
            -----P------- :camera plane
            P를 기준으로 벽까지의 실제거리를 사용한다면 fisheye 부작용이 나타남.
            따라서 벽으로부터 cameraPlane까지의 거리를 사용해야.
            이에 대한 자세한 설명은 로데브 설명 참고.
            따라서 아래 if-else문은 fisheye (side)effect를 방지하는 코드.
            (1 - stepX) / 2는 stepX가 -1이면 1이되고 1이면 0이 된다.(-1 or 0)
            해당 연산은 mapX - playerPositionX가 < 0 일 때, 즉 벽 밖으로 갈 때
            길이에 1을 더해주기 위한 코드이다.
            수직거리를 계산하는 방법은 이렇다.
            만약 광선이 처음으로 부딪힌 면이 x면이면
                mapX - playerPositionX + (1 - stepX / 2)는
                광선이 x방향으로 몇 칸이나 갔는지를 나타낸다.(정수 아니어도 됨.)
                rayDirectionX로 나눠주는 이유는 구해진 값이 수직거리보다 크기 때문.
            y면에 처음 부딪혔을 때도 같은 원리로 동작.
            mapX - playerPostionX가 음수더라도 음수인 rayDirectionX로 나누기 때문에
            계산된 값은 항상 양수임.
        */
        if (side == 0)
            perpWallDist = (mapX - info->playerPositionX + (1 - stepX) / 2) / rayDirectionX;
        else
            perpWallDist = (mapY - info->playerPositionY + (1 - stepY) / 2) / rayDirectionY;

        // 스크린에 그릴 line의 높이를 계산.
        int lineHeight = (int)(screenHeight / perpWallDist);
        /*
            이제 계산한 거리를 가지고 화면에 그려야 하는 선의 높이를 구할 수 있다.
            벽을 더 높게 그리거나 낮게 그리고 싶으면 2 * lineHeight 같은 값을 넣을 수도 있다.
            위에서 구한 lineHeight로부터 우리는 선을 그릴 위치의 시작점과 끝점을 구해낼 수 있다.
            만약에 벽의 범위 (0 ~ screenHeight)를 벗어나는 경우
            각각 0과 screenHeight - 1을 대입한다.
                +) drawStart와 End에 2로 나눈 값들을 더하는 이유는
                   screenHeight보다 drawEnd가 커지면 될까 안될까를 생각해보면 알 수 있다.
        */
        int drawStart = (-lineHeight / 2) + (screenHeight / 2);
        if (drawStart < 0)
            drawStart = 0;
        int drawEnd = (lineHeight / 2) + (screenHeight / 2);
        if (drawEnd >= screenHeight)
            drawEnd = screenHeight - 1;

        int color;
        if (worldMap[mapX][mapY] == 1)
            color = 0xFF0000;
        else if (worldMap[mapX][mapY] == 2)
            color = 0x00FF00;
        else if (worldMap[mapX][mapY] == 3)
            color = 0x0000FF;
        else if (worldMap[mapX][mapY] == 4)
            color = 0xFFFFFF;
        else
            color = 0x123145;

        // x, y side의 밝기를 달리해줌.
        if (side == 1)
            color = color / 2;
        /*
            verLine 함수는 세로 줄을 긋는다.
            이 함수는 x좌표에서 drawStart~drawEnd까지 color 색으로 픽셀을 그린다.
            (x, drawStart) ~ (x, drawEnd)까지 color색이 되고
            x가 점점 증가하면 화면의 왼쪽 끝부터 오른쪽 끝까지 쭉 무언가가 그려지는 것을 상상해보자.
        */
        verLine(info, x, drawStart, drawEnd, color);
        x++;
    }
}

int key_press(int key, t_info *info)
{
    // WS
    if (key == KEY_W)
    {
        if (!worldMap[(int)(info->playerPositionX + info->directionVectorX * info->moveSpeed)][(int)(info->playerPositionY)])
            info->playerPositionX += info->directionVectorX * info->moveSpeed;
        if (!worldMap[(int)(info->playerPositionX)][(int)(info->playerPositionY + info->directionVectorY * info->moveSpeed)])
            info->playerPositionY += info->directionVectorY * info->moveSpeed;
    }

    if (key == KEY_S)
    {
        /*
            S키를 누르면 뒤로 이동한다.
            이때, 이동하고자 하는 위치는 맵 상에서 무조건 0이어야 한다.
            왜냐하면 맵 위에서 1~4가 의미하는 바는 통과할 수 없는 장애물이기 때문이다.
            만약 [2][2]맵이 있다고 할 때,
            위치의 오른쪽 위 지점에서 오른쪽 위를 바라보고 s키를 누르면
            왼쪽 아래 지점으로 이동해야 한다.
            이를 위해서는 x를 한칸 왼쪽으로 이동시키고,
            y를 한칸 아래로 이동시키면 된다.
            아래는 다음을 구체적으로 구현한 것이다.
        */
        if (!worldMap[(int)(info->playerPositionX - info->directionVectorX * info->moveSpeed)][(int)(info->playerPositionY)])
            info->playerPositionX -= info->directionVectorX * info->moveSpeed;
        if (!worldMap[(int)(info->playerPositionX)][(int)(info->playerPositionY - info->directionVectorY * info->moveSpeed)])
            info->playerPositionY -= info->directionVectorY * info->moveSpeed;
    }

    // AD
    if (key == KEY_A)
    {
        double oldDirectionX = info->directionVectorX;
        info->directionVectorX = info->directionVectorX * cos(info->rotSpeed) - info->directionVectorY * sin(info->rotSpeed);
        info->directionVectorY = oldDirectionX * sin(info->rotSpeed) + info->directionVectorY * cos(info->rotSpeed);
        double oldPlaneX = info->planeX;
        info->planeX = info->planeX * cos(info->rotSpeed) - info->planeY * sin(info->rotSpeed);
        info->planeY = oldPlaneX * sin(info->rotSpeed) + info->planeY * cos(info->rotSpeed);
    }

    // https://github.com/ChoiKanghun/images/blob/master/1024_1.jpg?raw=true
    // 위 이미지를 브라우저에 검색하자. 핵심이 되는 공식이다. 이 공식에 대한 자세한 설명은
    // https://github.com/minckim0/cub3d_lect 해당 깃 레포 내 pdf 62~66 페이지 참고.
    if (key == KEY_D)
    {
        double oldDirectionX = info->directionVectorX;
        info->directionVectorX = info->directionVectorX * cos(-info->rotSpeed) - info->directionVectorY * sin(-info->rotSpeed);
        info->directionVectorY = oldDirectionX * sin(-info->rotSpeed) + info->directionVectorY * cos(-info->rotSpeed);
        double oldPlaneX = info->planeX;
        info->planeX = info->planeX * cos(-info->rotSpeed) - info->planeY * sin(-info->rotSpeed);
        info->planeY = oldPlaneX * sin(-info->rotSpeed) + info->planeY * cos(-info->rotSpeed);
    }
    if (key == K_ESC)
        exit(0);
    return (0);
}

int main()
{
    t_info info;
    info.mlx = mlx_init();

    // info는 아래 필드 모두를 가지고 있다.
    info.playerPositionX = 12;
    info.playerPositionY = 5;
    info.directionVectorX = -1;
    info.directionVectorY = 0;
    info.planeX = 0;
    info.planeY = 0.66;
    info.moveSpeed = 0.05;
    info.rotSpeed = 0.05;

    // 창을 띄움.
    info.win = mlx_new_window(info.mlx, screenWidth, screenHeight, "mlx");

    // main_loop함수를 실행. 이 부분이 중요.
    mlx_loop_hook(info.mlx, &main_loop, &info);
    // key_press에 대한 이벤트를 등록.
    mlx_hook(info.win, X_EVENT_KEY_PRESS, 0, &key_press, &info);

    mlx_loop(info.mlx);
}



코드 실행

해당 코드를 돌려보면,

(gcc -L./ -lmlx -framework OpenGL -framework Appkit main.c)

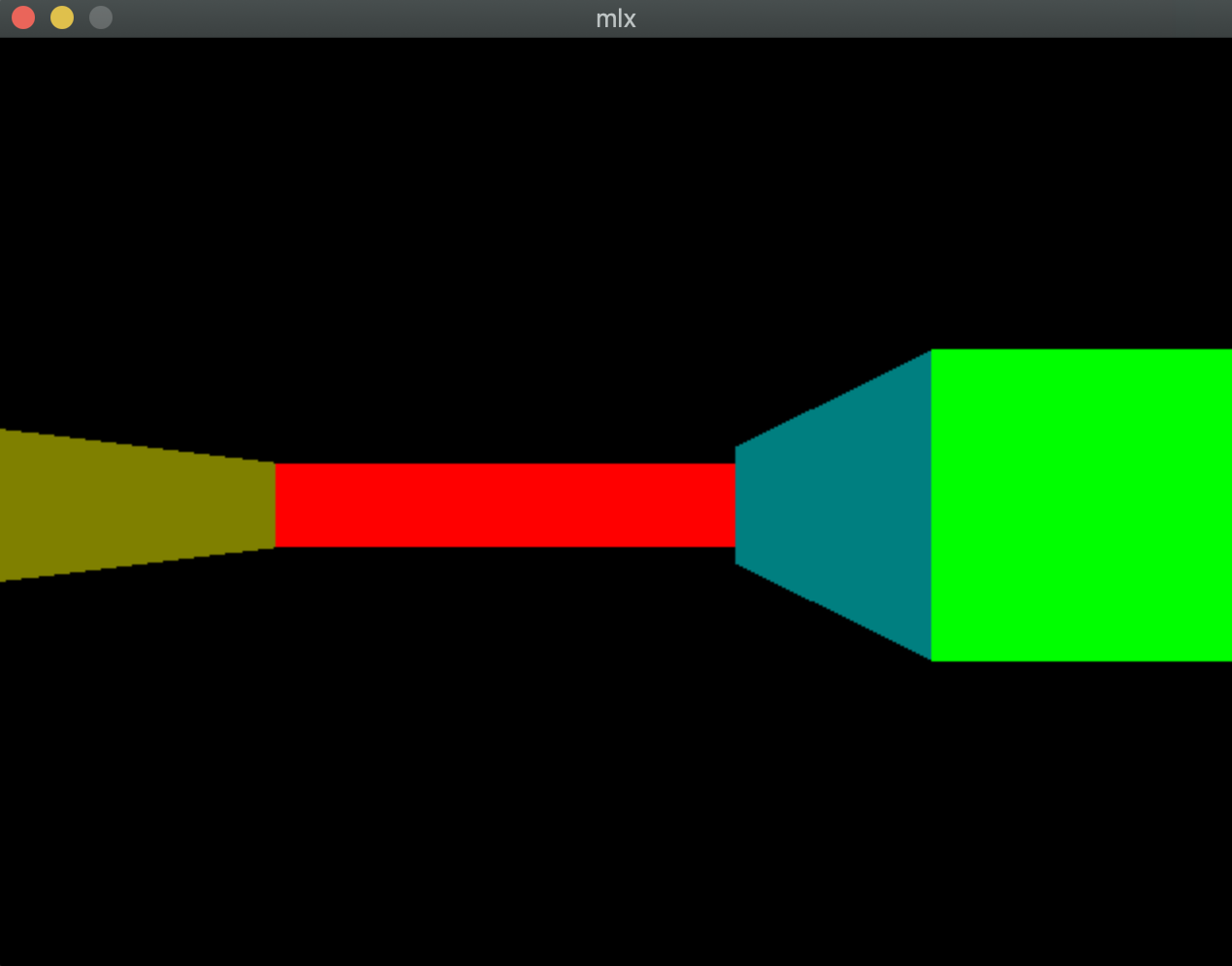

처음에는 다음과 같은 화면이 나온다.

그리고 이것을 조금 움직이면



위와 같이 깨진 화면이 나온다. 이처럼 화면이 깨지는 것은 지금 코드에서는 정상적인 것이니 안심하자.



<br>



다음 글: 42kchoi.tistory.com/231
